Dynamica ECAM 350.55.B EX:4 Link Fail

[sdfx]

Приветствую всех, ситуация следующая. Машинка после залития. Затопило цокольное помещение.
Отнесли к какому-то мастеру, он высушил феном. После чего машинка сварила пару кружек и заклинило варочный блок.
И заодно сгорела одна из управляющих реле, видимо от перегрузки по току. Реле поменял, заварник расклинил, включил.
Машинка и в верхнем и в нижнем положении упорно долбится, как будто там нет никаких концевиков, т.е. около секунды в каждую сторону двигатель пытается толкат микролифт дальше. Позиционирование заварника при этом неверное, он не немного не совпадает с окном. Я предположил, что датчик холла залит водой. Разобрал и убедился что никаких следов залития там нет. Ну значит слетела прошивка? И вот тут начинается вся чертовщина.
Для обнуления EEPROM использую PicKit3, ну собсно как и большинство здесь. Марка контроллера PIC18F26Q10.
Программатор микросхему упорно отказывался видеть, ручной выбор тоже не помог - No Device Found.

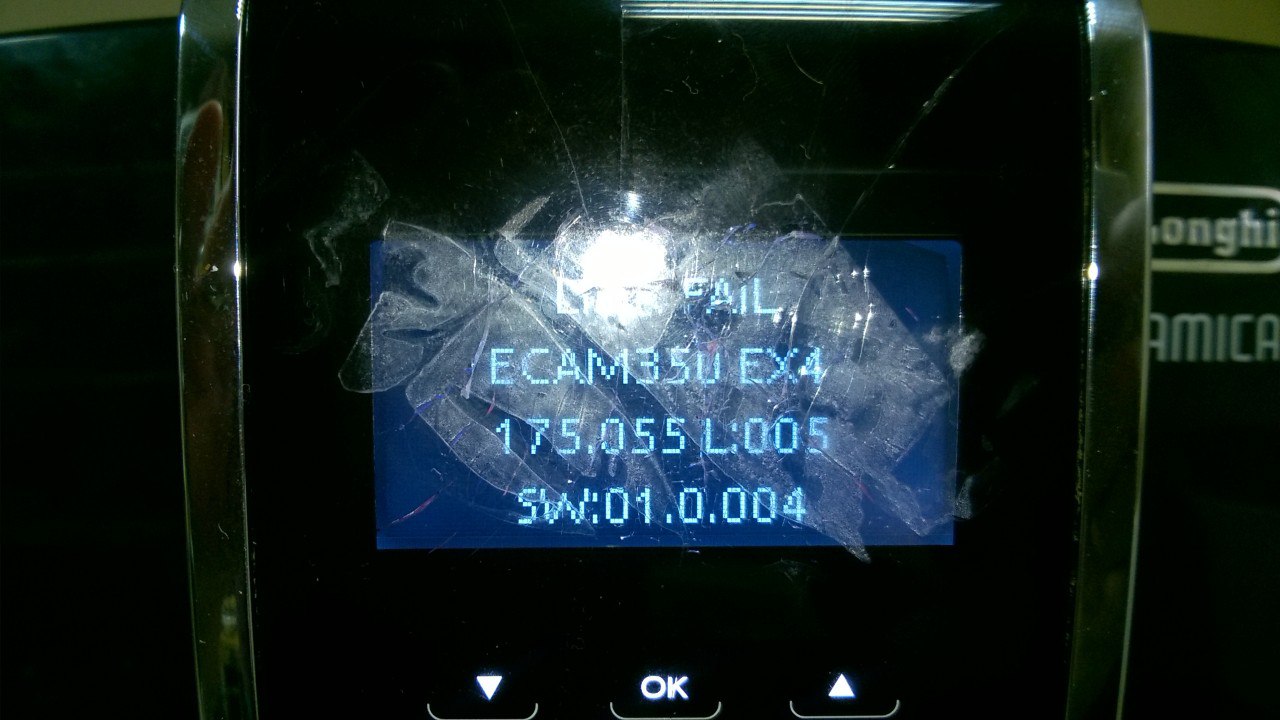

Ладно, решил включить машинку и убедиться, что она осталась в рабочем состоянии. И она мне выдала вот такое окно:



Link Failed, как я понимаю это потеряна связь блока управления с основной платой, т.е. микросхема не то совсем испортилась, просто от попытки её прочитать, не то в ней обнулилась неведомым образом прошивка. Но почему?
Выходит Динамику нельзя шить этим программатором? Или может у нее там контакты уже не совпадают со старой распиновкой? Ничего не понимаю.

[Sherman]

Для начала, проверьте шлейф и места соединения дисплейной платы с основной. А далее опять попробовать подключиться к программатору. Подключение контактов обычное. Может напряжение не правильное установлено, так же можно установить более полную программу, там точно должна быть эта микросхема. Прошивки на эту машину должны быть. Тема на форуме ранее обсуждалась.

[sdfx]

По программатору такой вопрос у меня. Могли ли следующие действия убить PIC?
1. Когда микросхема не опозналась, я зачем-то ткнул галочку VDD PICKit 3 On (справа) и сразу убрал обратно
2. Во время очередной попытки на горячую подключил шлейф от платы к разъему программатора (сам программатор был уже включен в USB).
Больше ничего такого не припоминаю. Всё делал как обычно, нажимал кнопку чтения.

[sdfx]

>>Для начала, проверьте шлейф и места соединения дисплейной платы с основной
Там точно всё в порядке. Да и машинка работала перед этим. Хотя я полностью отсоединял плату, чтобы заменить реле.

Вот тоже тема: https://forum.expert-cm.ru/index.php?topic=18658.15
Там правда мало информации - поменяли редуктор и тоже получили Link Fail.

Вот у человека аналогичные проблемы с прошивкой этого контроллера:
https://www.eevblog.com/forum/embedded-computing/pickit3-programming-pic18f26q10/

[Nikolay_rb]

Я шил такую же модель на pickit3.5. Контроллер pic18f4620. Всё прошилось без проблем

[sdfx]

Контроллер отличается. Видимо в этом всё дело.
Отдал знакомым в авторизованый СЦ, там тоже ничего сделать не смогли. Будем новую плату заказывать.
Процов таких тоже нигде нет.

[mobyfactor]

Аналогичная ситуация только с delonghi ecam290.22 на том же контролере PIC18F26Q10 ,изначально похоже также обнулился,потом удалось подключиться pickit3 через mplab ipe 5.35, при считывании в прошивке все нули, вот тоже думаю,или реально обнулил,или просто прошивка изначально защищена и считывает только нули по всем адресам

[NIK404]

Нужно силовую плату прошить Pickit2minus этой прошивкой
https://forum.expert-cm.ru/index.php?topic=6016.msg164907#msg164907
