Primadonna ESAM6700 Проблема с дисплеем

[reanimator2000]

что значит не инициализацированный?
и что делать, исправимо это?

[MaestroSK]

Это может означать или то, что контроллер дисплея не получает комманы, или то, что он неисправен.

[reanimator2000]

 :-
а как узнать, проверить?
только заменой нового или?
старый хоть что то писал, новый вообще не пишет
может обрыв ?

[reanimator2000]

прозвонил все контакты с дисплея, все доходят до контроллера, кроме 3 ,15 и 16 ноги

[MaestroSK]

Дисплей точно аналогичен снятому?

[reanimator2000]

да дисплей проверенный, уже ставил такой
нашел, обрыв)
осталось контраст настроить)

[sdfx]

Поделюсь своим опытом замены экрана.

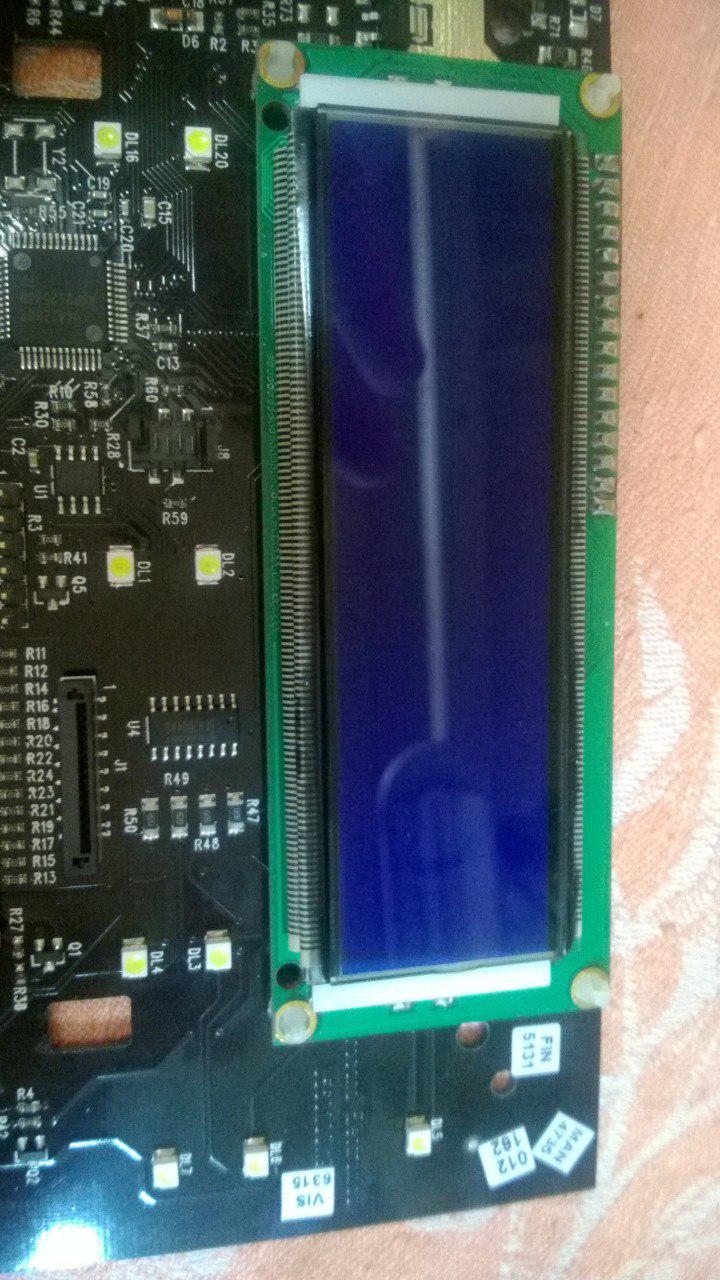

Родной экран cc2004z, найти вообще нигде не удалось, во всяком случае общим поиском.

Тут видно, что он на гибких приклееных шлейфах, никаких прижатых резинок нет, т.е. это не починить.

Был приобретён 2004A для Arduino.

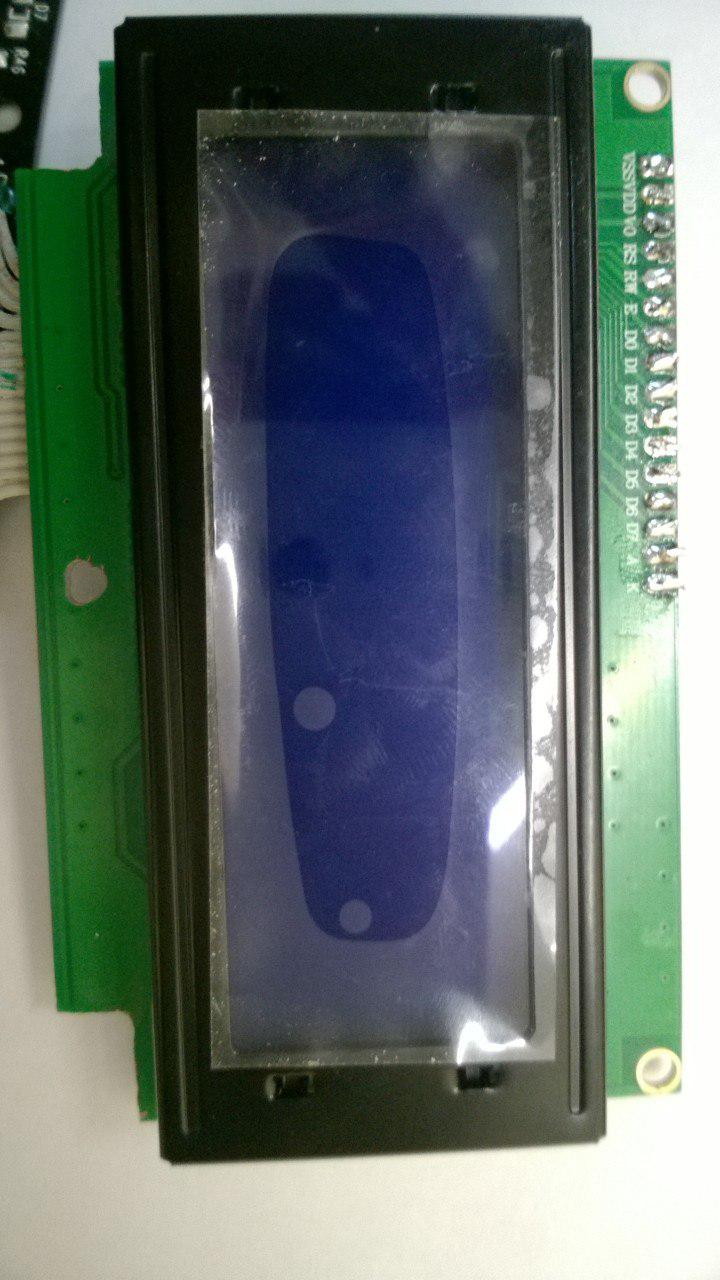

Вот так он выглядит в уже подпиленном варианте. Для этой версии дисплея целиком отрезать низ нельзя, там дорожки.
Отрезал по краям и просверлил дырку по центру.

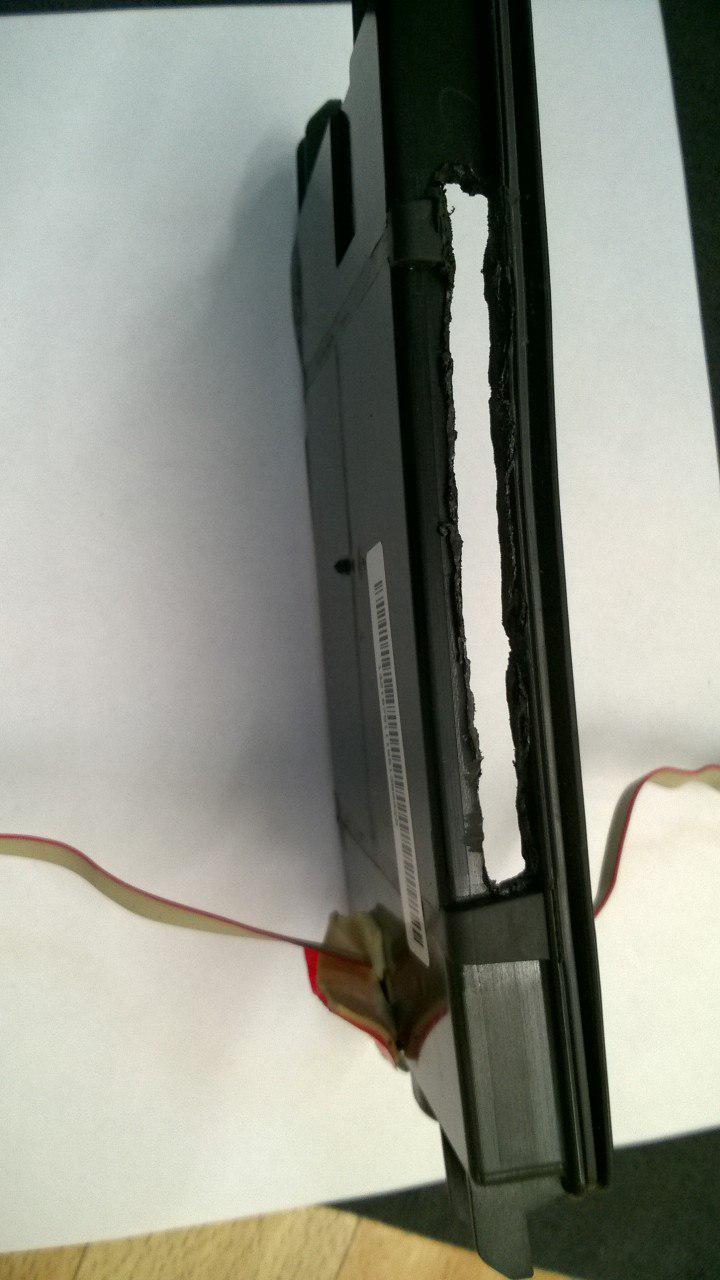

Так же пришлось доработать экран для подсветки

Паяльник с плоским жалом и дремель для финальной обработки

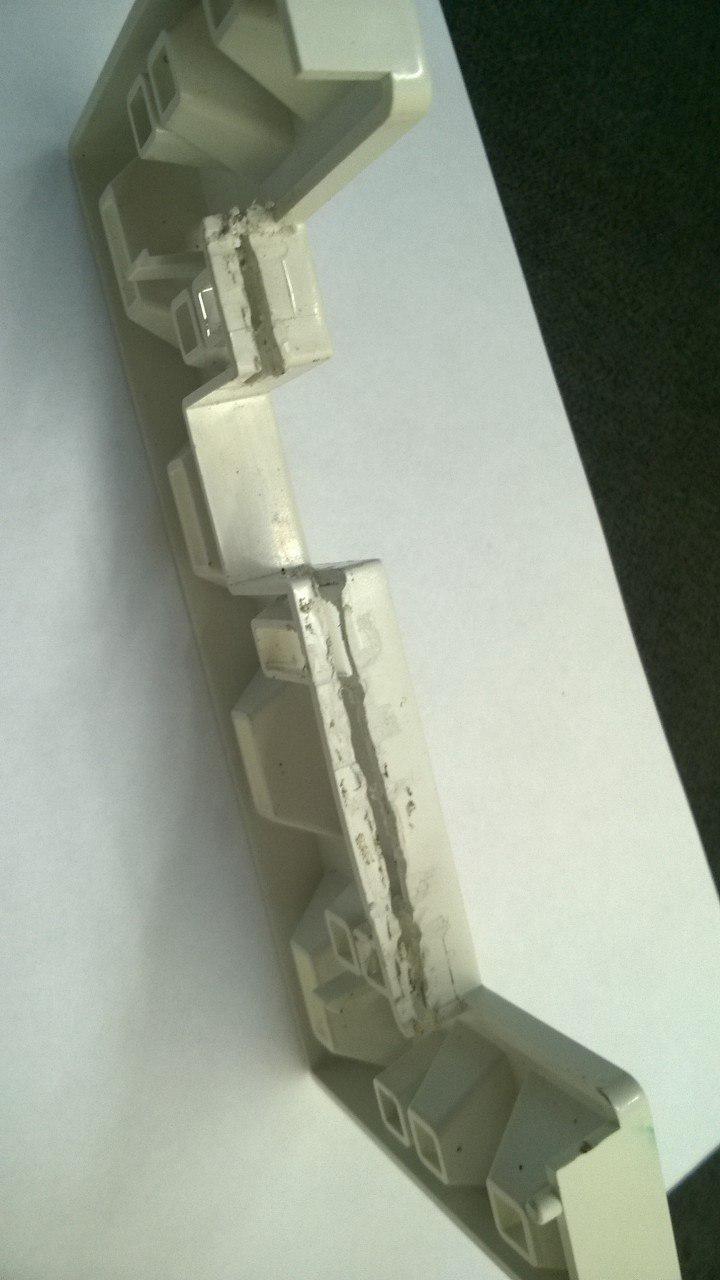

Верхнюю крышку всю пилить не стал, тоже проплавил в ней прямоугольную прорезь

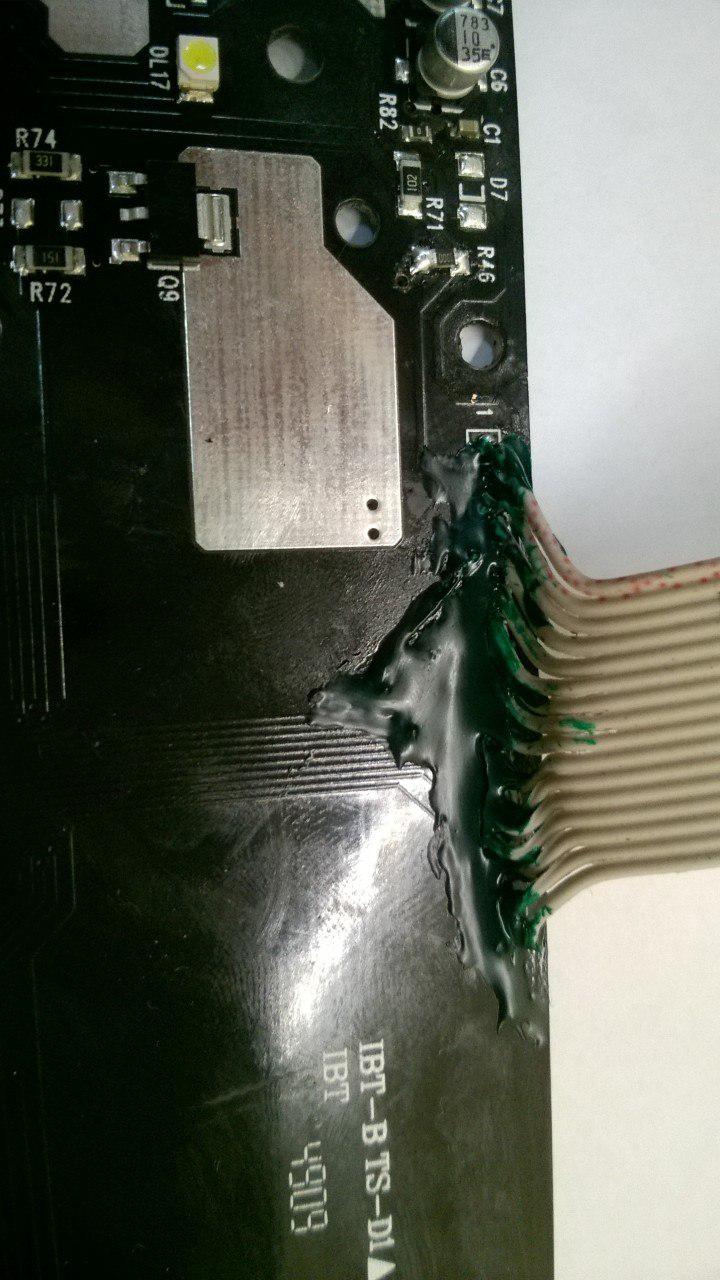

Пока снимал старый экран с платы - оторвал две дорожки, поэтому припаянный шлейф укрепил зелёнкой

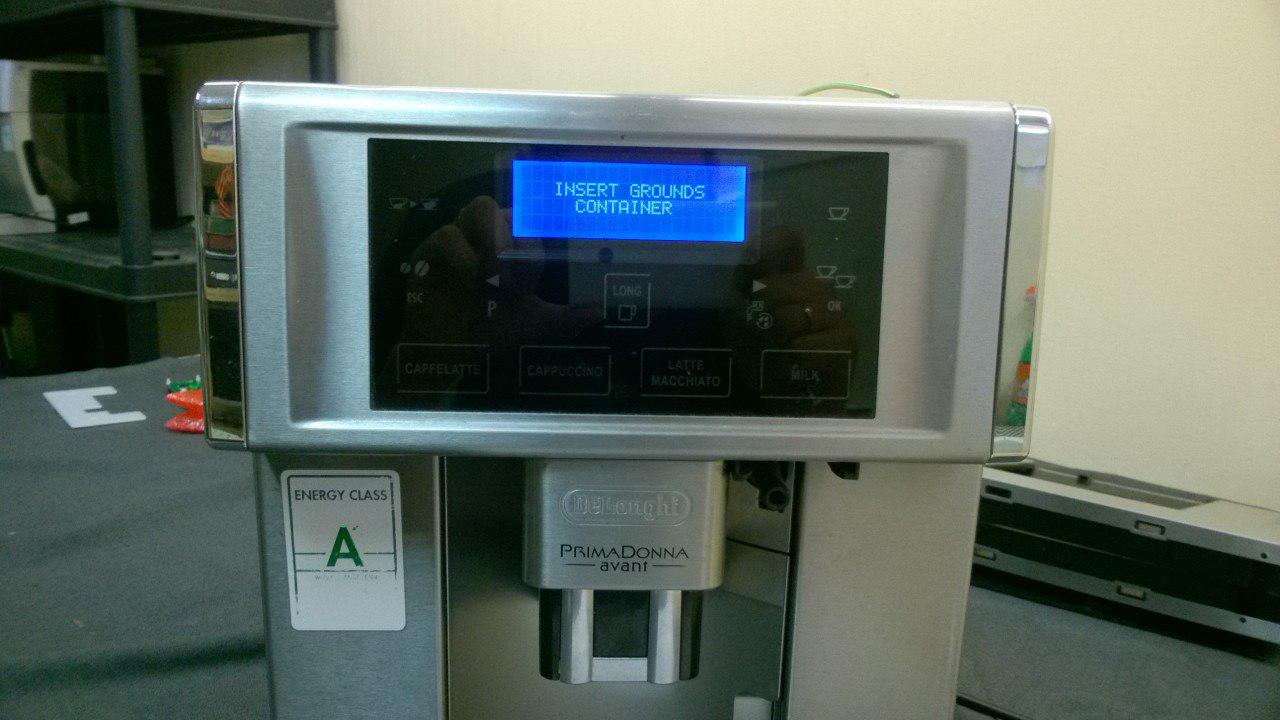

Всё встало наместо почти впритык. Результат:

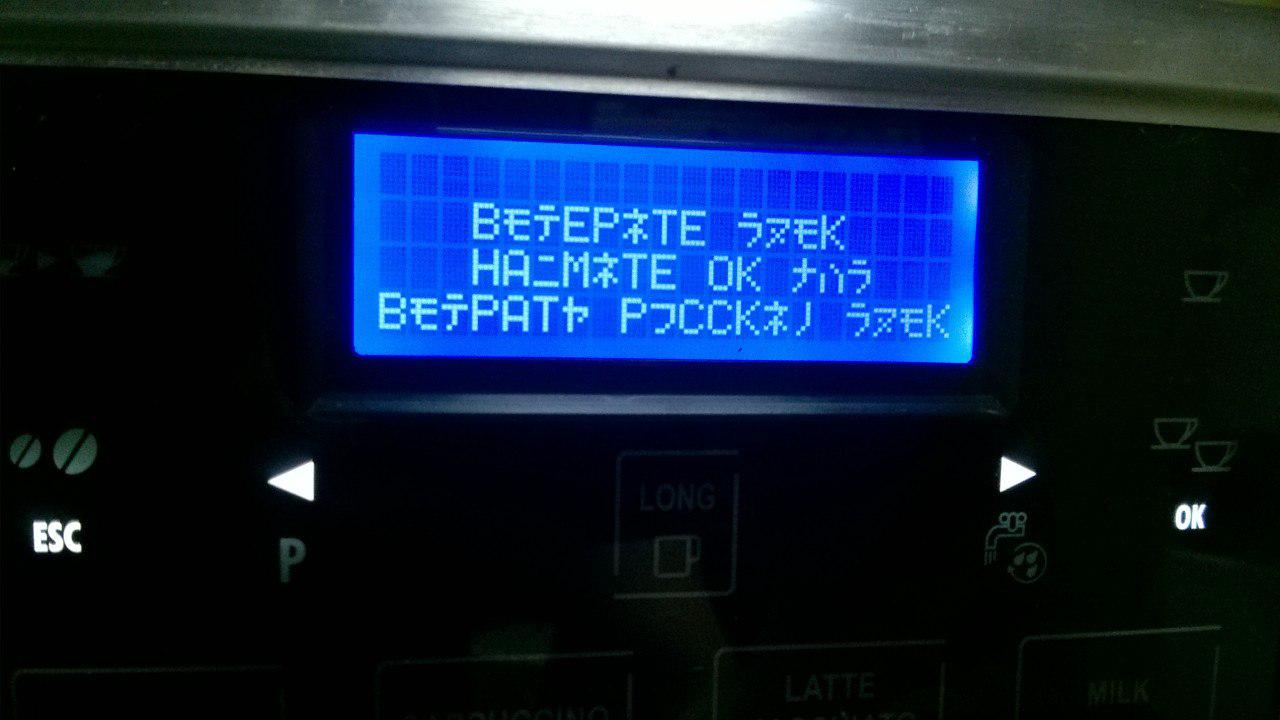

Попробовал выбрать в меню русский язык. А там вот такое.


Экран с русским найти проблематично.
PS. резистор регулировки контрастности заменил на 330 ом, если кому-то интересно.

[reanimator2000]

а вообще кто-то ставил дисплей с кириллицей на 6700
что-то не разу не помню, что менял на русском дисплеи....

[Baba Dusia]

Мы всегда ставим с кириллицей. А что мешает перед покупкой дисплея заглянуть в даташит и проверить есть ли в нём нужные шрифты. Хотя, если покупать всякое дерьмо из Али, то там возможно и продавец не в курсе.

[reanimator2000]

и какие именно вы ставите, полное название можно??
ТАКОЙ НАШЕЛ LCD дисплей 20x4 шина I2C Синій (з підтримкою кирилиці)

[Baba Dusia]

Где-то уже обсуждали. Но, это не идеальный вариант, все равно требуется определенная переделка пластмассового корпуса. Экраны заказываем в Германии. Они не дешевые. Кириллица есть, но есть проблемы с другими языками. Но по цвету и яркости они идеальны. Если очень интересно модель CFAH2004K-TMI.

[reanimator2000]

конечно интересно, км с русским и нет русского клиент мне мозг вынесет)))
я уже думаю тот, что выше написал пробовать, там тоже непонятно что и как ))) фото есть, но что-то оно не манит)))

[sib2000]

Где-то уже обсуждали. Но, это не идеальный вариант, все равно требуется определенная переделка пластмассового корпуса. Экраны заказываем в Германии. Они не дешевые. Кириллица есть, но есть проблемы с другими языками. Но по цвету и яркости они идеальны. Если очень интересно модель CFAH2004K-TMI.

по гуглил вот один , но там в описании нет кириллицы
https://www.voelkner.de/products/271505/Gleichmann-LCD-Display-Weiss-Blau-B-x-H-x-T-87-x-60-x-13.6mm-GE-C1604A-TMI-JT-R.html?ref=43&utm_source=google&utm_medium=organic&utm_campaign=fpla&gclid=Cj0KCQiAosmPBhCPARIsAHOen-ObJ-X8AXSrKshyIuNNP9GEV5TEFoGrZ2hv6EFW544LTFJ5WKmoSkMaAgc2EALw_wcB

[Baba Dusia]

sib2000, в этой модели GE-C1604A кириллицы нет. Для интереса глянул в даташит, но там стандартный минимальный набор символов.

[reanimator2000]

вот пришел такой https://arduino.ua/prod663-lcd-2004-i2c-simvolnii-displei-20x4-sinii
а тут уже какая-то плата впаяна и как быть снимать ее???
нах они ее влепили, было без нее
