Последние сообщения
#1
Ремонт кофемашин Delonghi / Re: ESAM 5500.P после ремонта ...
Последний ответ от Baba Dusia - Сегодня в 20:12:14Я смотрю здесь одна теория, а ремонта тут на час, не больше.
Практика такая, если были какие-то проблемы с мотором, даже если он не сгорел а просто заклинило - меняю комплект деталей, даже без замеров, PTC предохранитель, диодный мост и симистор. Когда выпаиваю симистор - проверяю два мелких резистора возле симистора, возможно один сгорел.
Транзисторы и реле за многолетнюю практику никогда не пришлось менять. Когда сгорает мотор, реле иногда залипает из-за большого тока. Достаточно немного постучать по корпусу.
Всё!
Практика такая, если были какие-то проблемы с мотором, даже если он не сгорел а просто заклинило - меняю комплект деталей, даже без замеров, PTC предохранитель, диодный мост и симистор. Когда выпаиваю симистор - проверяю два мелких резистора возле симистора, возможно один сгорел.
Транзисторы и реле за многолетнюю практику никогда не пришлось менять. Когда сгорает мотор, реле иногда залипает из-за большого тока. Достаточно немного постучать по корпусу.
Всё!
#2
Ремонт кофемашин Saeco (Philips) / Re: Philips hd 8825. Заклинило...
Последний ответ от Дмитрий Лось - Сегодня в 19:09:26При нажатых концевиках после включения редуктор издаёт 4 лёгких постукивания и не возвращается в исходное положение =( а опосля начинают мигать все лампочки
#3
Ремонт кофемашин Saeco (Philips) / Re: Philips hd 8825. Заклинило...
Последний ответ от Дмитрий Лось - Сегодня в 18:05:12спасибо! получилось
после выкручивания появилась некоторая свобода у сбрасывателя таблетки, и получилось вытянуть поддон с контейнером (через растяжку резинки на контейнере)
Далее кое-как с расшатываниями вытащился заварник
после выкручивания появилась некоторая свобода у сбрасывателя таблетки, и получилось вытянуть поддон с контейнером (через растяжку резинки на контейнере)
Далее кое-как с расшатываниями вытащился заварник
#4
Ремонт кофемашин Saeco (Philips) / Re: Philips hd 8825. Заклинило...
Последний ответ от Дмитрий Лось - Сегодня в 17:32:52ох. товарищи, на фотографии моей же я пытался показать, что это отверстие как раз перекрыто
или я не понимаю, и нужно попытаться открутит саморезик, который не по оси отверстия находится
или я не понимаю, и нужно попытаться открутит саморезик, который не по оси отверстия находится
#5
Прочие автоматические кофемашины / Re: GRUNDIG KVA4832 Не сжимает...
Последний ответ от Лев/мастер-ломастер - Сегодня в 17:23:47Цитата: osja от Сегодня в 13:32:37 Я это говорю исходя из того, что такая в меня стоит на работе уже 4 года. Прекрасно мелет кофе, таблетка нормальная, сформированная. Конструкция кофемолки нормальная. Ищите проблему в конструкции, а в исправности составляющих. Новой темы я не нашел
Ну рабочие машины,в теме "Всё о ремонте автоматических кофемашин" никто и не обсуждает.Я пробежался по темам в этом форуме,основные болезные это Rondell да клоны Beko,Грюндика и Томпсона.Я перебрал уже
beko ceg5311x раз пять и могу сказать-это мусор,как он может работать 4 года где то,это просто чудо!
#6
Ремонт кофемашин Delonghi / Re: ESAM 5500.P после ремонта ...
Последний ответ от maxtan - Сегодня в 16:03:58Добрый день. И вот очередной выходной наступил.
Итак решил проверить всю цепь управления симисторов ТY7, TY3 и реле, заодно прозвонил все транзистры для управления тиристорами всех узлов. А именно: нагревателями, кофемолкой, приводом ЗУ и т.д. Проверил рпспиновку чипа и дорожки, ведущие на эти транзисторы, дорожки целые, прозваниваются. Находил их продолжение с обоих сторон платы.
Проверка симистора TY7 показала, что он не закрывается при подаче напряжения 5В, я предпочитаю, что он поврежден и буду его менять.
Реле управления направлением движения электродвигателя управляются транзисторами Q2 и Q8, их тип и маркировку установить не получилось, но они прозваниваются только в одном направлении Б-K , при этом щуп + на коллекторе К.
Транзисторы Q2 и Q8 управление реле
Для Q2 (+на коллекторе К) между К-Б показывает значение 1210,
между K - Э - 960,
Б-Э - 882,
Э-Б -1230.
Для Q2 (+ ставим на Б), тогда Б-К значение бесконечность,
+ ставим на Э - между К - Э - значение бесконечность
между Б - Э - значение 882,
Э-Б - 1230
Для Q8 все значения аналогичные.
Я так понимаю с ними все в порядке.
Q9 и Q3 стоят рядом на плате, по маркировке скорее всего ТО-23, есть маркировка 23 и 27.
Транзисторы Q9 и Q3
Помогите определить его тип маркировку и какой подойдёт аналог.
Транзистор Q9 используется для управления симистором ( тиристором) TY7, транзистор Q3 управляет тиристором TY1 он вместе с TY2 стоит на одном радиаторе.
Транзистор Q9 для TY7 имеет следующие значения:
+ На Б - Б-К - значение 1100, Б-Э - 1145
+ На Э, Э -К - значение 973 , Б-Э - 785
+ На К, К-Б - 1796, К-Э - 1450
Транзистор Q3 для TY1 значения мультиметр а:
+ На Б, Б-К - 925, Б-Э - 1145
+ На Э , Э-К - 655, Э-Б - 785
+ На К, К-Б - 1512, К-Э -1190
Я так понимаю, что они пробиты??
До транзистора Q6 , который управляет TY2, нагревателем, добраться не получилось, так как он расположен под корпусом трансформатора.
Итак решил проверить всю цепь управления симисторов ТY7, TY3 и реле, заодно прозвонил все транзистры для управления тиристорами всех узлов. А именно: нагревателями, кофемолкой, приводом ЗУ и т.д. Проверил рпспиновку чипа и дорожки, ведущие на эти транзисторы, дорожки целые, прозваниваются. Находил их продолжение с обоих сторон платы.
Проверка симистора TY7 показала, что он не закрывается при подаче напряжения 5В, я предпочитаю, что он поврежден и буду его менять.
Реле управления направлением движения электродвигателя управляются транзисторами Q2 и Q8, их тип и маркировку установить не получилось, но они прозваниваются только в одном направлении Б-K , при этом щуп + на коллекторе К.
Транзисторы Q2 и Q8 управление реле
Для Q2 (+на коллекторе К) между К-Б показывает значение 1210,
между K - Э - 960,
Б-Э - 882,
Э-Б -1230.
Для Q2 (+ ставим на Б), тогда Б-К значение бесконечность,
+ ставим на Э - между К - Э - значение бесконечность
между Б - Э - значение 882,
Э-Б - 1230
Для Q8 все значения аналогичные.
Я так понимаю с ними все в порядке.
Q9 и Q3 стоят рядом на плате, по маркировке скорее всего ТО-23, есть маркировка 23 и 27.
Транзисторы Q9 и Q3
Помогите определить его тип маркировку и какой подойдёт аналог.
Транзистор Q9 используется для управления симистором ( тиристором) TY7, транзистор Q3 управляет тиристором TY1 он вместе с TY2 стоит на одном радиаторе.
Транзистор Q9 для TY7 имеет следующие значения:
+ На Б - Б-К - значение 1100, Б-Э - 1145
+ На Э, Э -К - значение 973 , Б-Э - 785
+ На К, К-Б - 1796, К-Э - 1450
Транзистор Q3 для TY1 значения мультиметр а:
+ На Б, Б-К - 925, Б-Э - 1145
+ На Э , Э-К - 655, Э-Б - 785
+ На К, К-Б - 1512, К-Э -1190
Я так понимаю, что они пробиты??
До транзистора Q6 , который управляет TY2, нагревателем, добраться не получилось, так как он расположен под корпусом трансформатора.
#7
Прочие автоматические кофемашины / Re: Rondell RDE-1108, не вспен...
Последний ответ от OctopusPaul - Сегодня в 14:46:21А где хапать может лишнего? В диспенсере в стыке где капучинатор вставляется? Туда вообще хрен знает как добраться.
Перебрали все 4 ЭМ клапана (везде сердечники были не очень).
Подали пар напрямую из бойлера и струя теплая, можно спокойно держать руку под ним. Меняли местами NTC, бойлеры целиком, ничего.
Перепаяли семистр на бойлер пара - ничего не изменилось.
Перебрали все 4 ЭМ клапана (везде сердечники были не очень).
Подали пар напрямую из бойлера и струя теплая, можно спокойно держать руку под ним. Меняли местами NTC, бойлеры целиком, ничего.
Перепаяли семистр на бойлер пара - ничего не изменилось.
#8
Прочие автоматические кофемашины / Re: GRUNDIG KVA4832 Не сжимает...

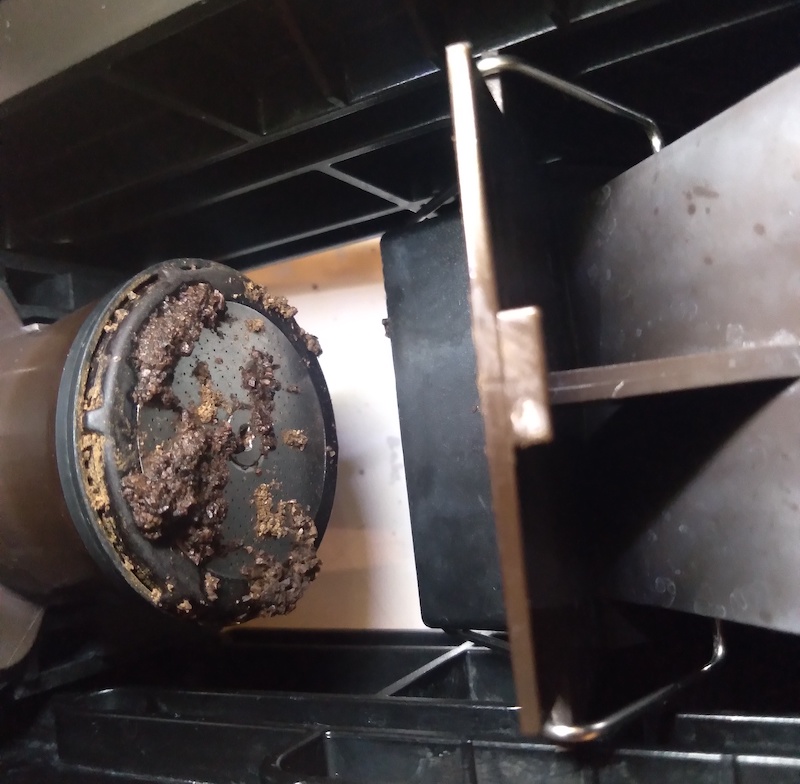

Последний ответ от osja - Сегодня в 13:32:37Я это говорю исходя из того, что такая в меня стоит на работе уже 4 года. Прекрасно мелет кофе, таблетка нормальная, сформированная. Конструкция кофемолки нормальная. Ищите проблему в конструкции, а в исправности составляющих. Новой темы я не нашел
#9
Ремонт кофемашин Saeco (Philips) / Re: EP3249 короткое замыкание ...
Последний ответ от ДмитрийИ - Сегодня в 12:27:03Прозвонил катушку между землей и контактами 8мом между контактами 58 ком
#10
Прочие автоматические кофемашины / Re: Rondell RDE-1108, не вспен...
Последний ответ от MaestroSK - Сегодня в 12:20:43Много воздуха.
