Siemens TK71204RW EQ7 не набирает воду

[MaestroSK]

Такой пружины там точно не должно быть

[nitron2004]

Собрал без пружинки, включил, - жужжит, но не работает. Просмотрев несколько видео по ремонту ульки появился новый вопрос. Во время разборки и извлечении поршня выпал маленький пластиковый клапан, НО никакой пружинки и шарика(как в видео по ремонту) не наблюдалось. Фото ниже:
[spoiler][/spoiler]
вставлял я тот клапан в таком же направлении как на фото, но по логике та чего то не хватает, та маленькая пружинка как по мне то где то оттуда, но по какм то прчинам была продавлена сквозь отверстие поршня. Может кто встречал подобную конструкцию? подскажите что куда и как собирать.

[MaestroSK]

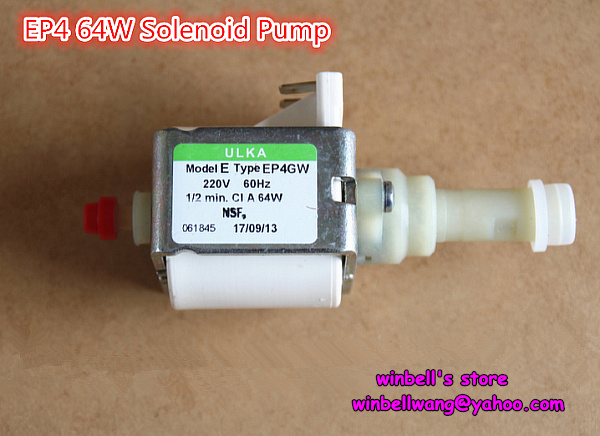

А откуда у вас эта машинка, какая история у неё? Ulka EP4GW - на 60Гц вообще-то

[nitron2004]

Апарат куплен и использовался в Украине мной, официал. Фото помпы:
[spoiler][/spoiler]

[MaestroSK]

Уже разобрался ... одна и та же модель, но разные характеристики:
[spoiler]
[/spoiler]

[MaestroSK]

По пружинке: мне кажется, в половину она короче должна быть. Хотя по профилю и похожа с клапаном

[nitron2004]

кажеться я понял суть проблемы с моей помпой, а именно несколько инная конструкция обратного клапана
[spoiler]https://www.youtube.com/watch?v=we9IZJ5tQFs[/spoiler]
В видео выше изображена конструкция и принцип работы насосов Ulka, в отсеке "pressure chamber", размещен типичный для всех моделей обратный клапан, - шарик и пружина, работающая на сжатие. Как я понял у меня конструкция клапана несколько отличаеться. Тоненькая пружина, которую я нашел со стороны впуска в цилиндре имеет расширение на одном конце. Думаю пружина должна была вставляться в поршень со стороны входа и упираться расширением(она там сидит хорошо) на другом конце предполагаю была петля, которая лопла(огрызок этой пружины я извлек из цилиндра). Этой петлей пружина зацеплялась за ушко в пластиковой "штучке", которую я нашел. Вот собственно и вся конструкция, просто пружина должна была работать на растяжение во время набора воды в камеру давения, а потом камера запиралась конусным клапаном.

[MaestroSK]

Тогда всё правильно. Можно попробовать один виток на 90 град. в сторону отвернуть и зацепить за клапан. Предварительно вставив пружину в поршень.

[Suhnny]

Грамотный подход. Плюсик.
Побольше бы таких пользователей.

[nitron2004]

  уже пробовал с витком... улыбнуло. Видимо пружина слишком деформировалась упав под поршень, так что теперь не держет, вследствии клапан тоже немного поврежден, завтра попробую поставить обычный клапан.

[nitron2004]

УРАААААА!!! Проблему решил, правда танцов с бубном избежать не удалось. А теперь по полкам. Вспомнил я, что когдато менял помпу на своем стареньком вендинговом Saeco, но там оказалось проблема была в другом, а помпа Ulka EX5(220V 50/60Hz 48W) валяеться себе в гараже, вот я ее и решил установить, но не тут то было. На глаз резьба выходной горловины оригинальной помпы один в один, НО клапан туда закрутить не удаеться никак. На просторах русскоязычных ресурсов инфы "0". Первая идея, установить в родную помпу обратный клапан(шарик и пружинку, которых небыло) из донора, но все оказалось не так просто, сторона поршня направленная в камеру давления оригинальной помпы заметно уже, соответственно и горловина уже и пружина с шариком туда не влезают. Поиски на просторах буржуйнета дали плоды, на польском форуме нашел объяснение проблемы с фото, покопав даташит по Ulka инфа подтвердилась 5-серия, - насосы 15бар, 4-я, - 20бар(вспомнил о заявленной цифре в инструкции на аппарат), соответственно внутренняя конструкция отличаеться, кстати, после изучения фото с польского форума подтвердились мои догадки о конструкции обратного клапана оригинальной помпы на 20бар. Старую деформированную пружину пришлось укоротить и последий пол-виток поврнуть на 90гр, протягивал иголкой, фиксировал зажимом. Пишу все это может кому пригодиться. Теперь немного фото:
Помпы в сборе:
[spoiler]

[/spoiler]
Разборка:
[spoiler][/spoiler]
Поршня, оригинал ниже, EX5, выше:
[spoiler][/spoiler]
Горловины, пластиковая, - оригинал EP4GW, латунь, - EX5:
[spoiler][/spoiler]
Ну и поршня, вид сверху, слева EP4GW с восстановленным обратным клапаном:
[spoiler][/spoiler]

[MaestroSK]

Т.е сделали, как я вам и сказал... Только учтите, пружина короче стала, либо качать может немного хуже, либо ненадолго...

[nitron2004]

  Эт я  в курсе, спасибо за совет, хотелось пойти легким путем, но пришлось повозится.

[MaestroSK]

Если аппарат ещё не собрали, лучше заменить помпу и забыть.

[nitron2004]

Апарат собрал, помпу не нашел, рядом предлагают только 15бар, не хочеться даунгрейдить тело
