NICR 626 - на дисплее перемигивают зёрна

[Dmitry72]

Всем привет.
Nivona Type 671 NICR626.
Включаю. Разогревается. Потом на дисплее появляется три полоски и поочередно, с интервалом ~0.5сек, зажигаются зёрна. На кнопку поддона или датчик калитки молотого кофе не реагирует.
Проблема точно в плате. Ставил другую - ведёт себя адекватно - все датчики работают, просит залить систему, поворачиваю ручку пара - включает помпу,  (полностью не запускал т.к. машинка разобрана).
Может кто встречался с проблемой? Резисторы на плате прозвонил, +5 на ATMEG'у идёт. Пытался считать процессор - даёт себя считать, но залочен гад.
Может паршивка на процессор есть у кого?
Спасибо заранее.

[Серёга]

Электролиты поменяй на плате.А вообще три полоски и перемигивание зёрен это ошибка ЗУ

[Dmitry72]

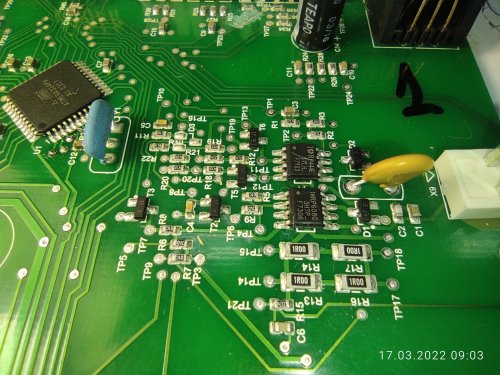

Был пробит один из транзисторов в сборке IRF7103 (дальняя на фото, заменил на IRF7351) и сгорели пара резисторов на 1Ом (R13 и R14)
После замены всё заработало.
Спасибо!
+

[Garnol]

Добрый вечер! Схемку бы на эту машинку, может есть у кого?

[Sherman]

Есть как минимум три варианта решения вашего вопроса.
1. Попросить кого-нибудь нарисовать схему
2. Попросить ее у производителя.
3. Порыться на просторах интернета поисках энтузиастов, нарисовавших схему.
Так же можете сами ее нарисовать.

[yeskoles]

Датчик калитки!
Надо порыться в словарике.
Там есть "кофейный жыр", "носоотвод", "хроник"
И это радостное я тоже добавлю
Правильно Серега сказал, ошибка ЗУ. Полетел драйвер управления зу, само собой. А почему полетел выяснил причину?
